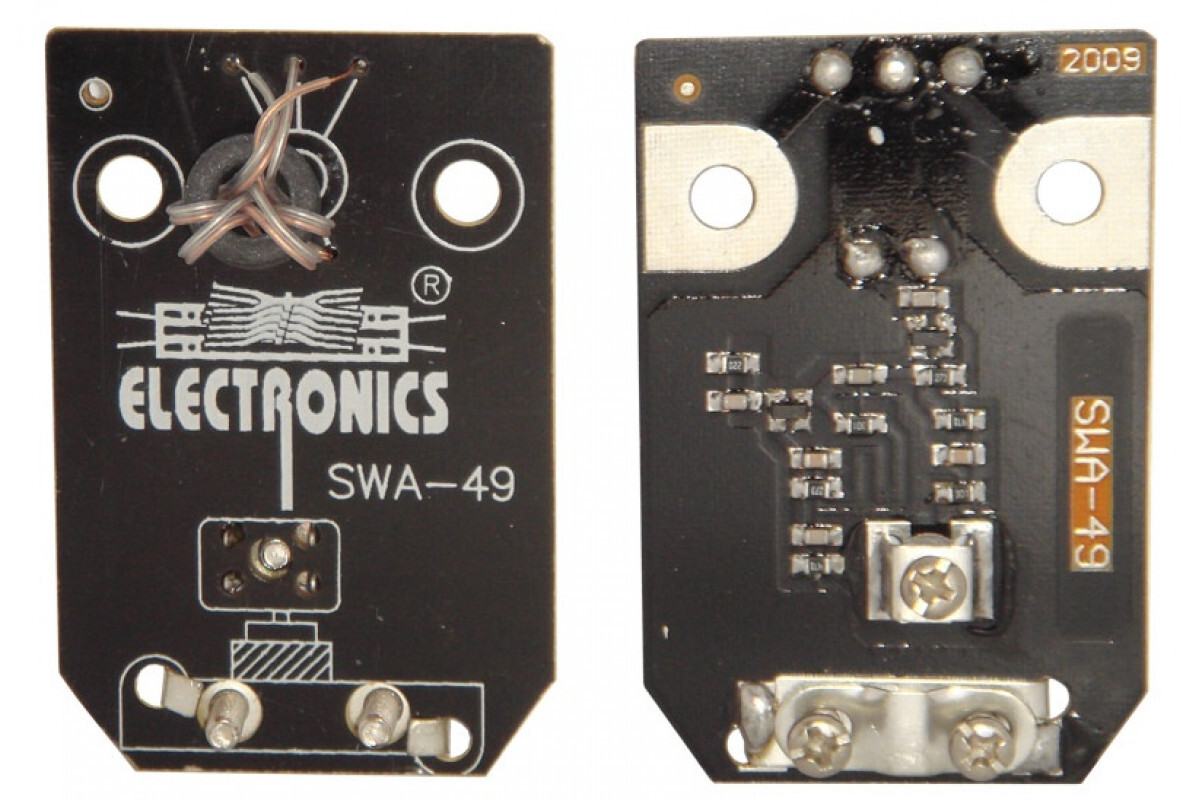

Усилитель SWA-49

Прибор для усиления сигнала наземного ТВ. Применяется в антеннах типа ASP 8 (решетка или сетка). Пластинчатый усилитель предназначен для улучшения приема сигнала эфирного ТВ. Имеет коэффициент усиления 35 дБ и рекомендуется к использованию на расстоянии не более 50 км от телевышки. Совместим с конструкциями антенн Мир, Стронг, Локус. SWA-49 - двухкаскадный усилитель, выполнен классическим методом поверхностного монтажа по технологии SMD и реализован на сверхвысокочастотных биполярных транзисторах T-12 фирмы Philips. Усилитель предназначен для усиления всех метровых и дециметровых телеканалов на частотах 48,5-862 МГц. За счёт ООС (отрицательной обратной связи), применённой в выходном усилительном каскаде, частотная характеристика усилителя имеет значительный подъём +10 дБ в дециметровом диапазоне и достигает максимума на частоте 630 МГц (41 канал). Питание усилителя +12 В осуществляется от стабилизированного источника постоянного тока по антенному кабелю снижения.
